F2200系列智能型涡街流量计

产品中心 > 流量仪表 > F2200系列智能型涡街流量计

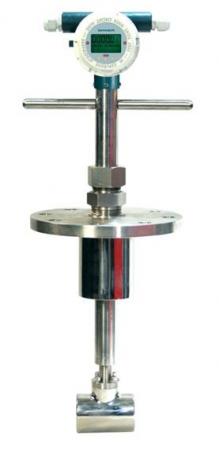

F2200系列智能型涡街流量计

产品概述

涡街蒸汽质量流量计,专门为饱和蒸汽计量而设计。内嵌温度压力补偿,直接测量质量流量,不需要额外安装温度、压力传感器,特别适合工厂供气计量;可显示、传输瞬时和累积蒸汽质量流量,是蒸汽贸易结算、计费的重要依据。以性能可靠、稳定性好、精度高和价格合理得以大量应用。

产品特点

☆应用范围广,蒸汽、气体、液体的流量均可测量

☆测量结果与流速分布、流体压力、温度、密度、粘度等物理参数无关

☆结构简单而牢固, 无可动部件,可靠性高,长期运行十分稳定

☆耐磨、耐脏污,无须机械维修,使用寿命长,安全防暴,适用于恶劣环境

☆采用微功耗高薪技术,电池供电的现场显示型流量计,不断电运行可达三年以上

☆电隔离型电流输出,抗干扰抑制能力良好

☆抗振性能好,零点无漂移,有效消除外界振动影响

☆表面贴装工艺电路,结构紧凑,可靠性高,测量范围宽,量程比可达10:1

☆压力损失小,动态测量范围宽,运行费用低,不锈钢材质表体,耐腐蚀性强

☆0~5KHz频率输出、4~20mA输出或HART通讯/Modbus协议通讯,可与工业自动化系统连接

☆现场液晶显示,同时瞬时流量显示、累计总流量显示、百分比显示、频率显示,不必轮流切换

☆密度计算、温度、压力补偿计算,补偿计算公式在线检验

☆就地按键设置,方便参数调整,无需手持通讯器

工作原理

当流体以一定流速流经设置在流厂中的漩涡发生体时,在柱体的下游产生一对交替出现的而且排列整齐的涡列(涡街),先在柱体的一侧产生,继而在柱体的另一侧产生,这一产生漩涡的理论首先由卡门(Karman)提出,命名为卡门涡街,并给出了频率与流速的关系式,其中系数被命名为斯特罗哈尔数。







对于设计正确的漩涡发生体,Strouhal数在很广的雷若数Rc范围内保持恒定。



技术参数

测量流体:气体、蒸汽,液体

精    度:±1.5%(气体、蒸汽),±1.0%(液体)

重 复 性:±0.5%(气体、蒸汽),±0.33%(液体)

雷 诺 数:2×104~7×106

介质温度:扩展:-40℃~+350℃ 标准:-40℃~+250℃

量 程 比:10:1

口径范围:DN25~DN500

工作压力:1.6Mpa/2.5Mpa/4.0Mpa其他

流速范围:5~70m/s(气体、蒸汽);0.5~7m/s(液体)

接液材料:304不锈钢/316L法兰

螺栓材料:碳钢

检测探头:316L不锈钢

连杆支架:304不锈钢

散 热 器:铝合金

安装形式:夹持式/法兰式

防护等级:IP65/IP68

电    源:24VDC(18~30V) 电池供电

信号输出:4~20mA、数字脉冲

通    讯:HART通讯/Modbus协议/Profibus协议

电气接口:2×M20×1.5

防暴形式:非防爆型/本安/隔离

结构形式:一体型/分体形

环境温度:带LED:-10℃~60℃/无LED: -20℃~60℃

相对湿度:湿度5%~90%

产品应用

石油、化工、饮料、食品、热电等行业工厂饱和蒸汽计量。
