PCM990在线粉尘分析仪

产品特点

电荷感应

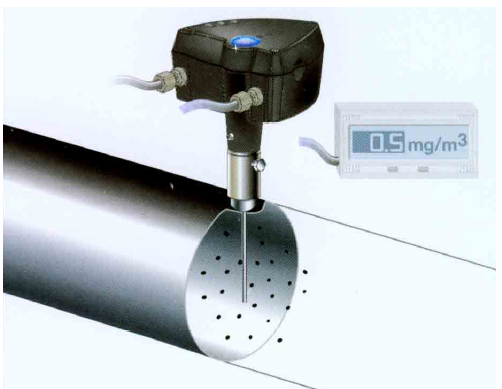

一个绝缘的金属电极安装于烟道中，采用交流感应原理，信号中的直流部分被分离出来并存储，只有信号中的交流部分用于计算粉尘含量。当粉尘荷电接触或经过这个绝缘金属电极附近时，在电极内部感应电动势。这个电动势与粉尘浓度成正比，这个电动势被测量放大，通过智能算法软件滤除干扰信号，最后输出标准 4-20 mA 信号。测量不受探头上的粘附的影响。

产品应用

·水泥行业        ·木材加工          ·化工           ·食品和烟草

·冶金            ·合成橡胶          ·铸造           ·制药

·电力            ·采矿              ·饲料           ·废弃物焚烧炉

技术参数

测量物体： 气流中的固体颗粒

颗粒尺寸： >0.3m

测量范围： 0.1mg/m3至1kg/m3

工作条件：

温度： 最大值100℃（典型）/200-800℃（可选）

压力： 最大值200kPa

气流速度： 最小值4m/s

湿    度： 相对湿度95％或更少（无冷凝）

输入浪涌电压：最大值100V

测量原理： 摩擦/静电检测

阻尼时间常数： 10-180s

输出信号： 隔离4-20mA（S302/S303）

继电器 5A，24V AC 或DC（S301/S302/S303）

环境条件：

温度： -20至45℃

湿度： R（无冷凝）

抖动： 5m/s2或更少

材   质：

传感器杆：不锈钢

传感器绝缘部分：聚四氟乙烯

外壳：铝

电源供应： 115VAC/230VAC/24 VDC

功耗： 3W

电线连接： DIN PG11端子（电源线） DIN PG11端子（输出线）

重量： 2.3kg

范围设置选项：

正常测量范围： 自动，粉尘流量平均值

扩展测量范围： 可选，工厂设置

继电器报警： 两种方法； 自动，现场设置（粉尘流量平均值） 上位机设置

软件报警： 通过Dustlog数据记录软件设置

偏    置： 自动

仪表尺寸

扩展测量范围：可选，工厂设置

继电器报警：两种方法；自动，现场设置（粉尘流量平均值）上位机设置

软件报警：通过Dustlog数据记录软件设置

偏置： 自动

过程应用

粉尘趋势检测

在线粉尘检测仪专为需要粉尘浓度趋势变化监测的包含袋式过滤系统，陶瓷过滤系统或滤心式过滤系统的工艺过程设计。在线粉尘检测仪具备开关量输出，以及4…20mA模拟信号输出，用于监测粉尘浓度的变化趋势。通常安装在过滤器，气旋器，干燥机等设备下游监测固体颗粒的浓度。当气流中颗粒浓度超过要求的标准时，两路报警继电器开始报警。也可用在特定应用条件下的工艺控制。

· 自动量程标定

· 自动漂移补偿

· 4-20 mA 信号输出

· 两个独立的继电器输出

· IP65 壳体

· RS485 (可选)

· 分体显示(可选)

粉尘线性排放检测

在线式粉尘仪，主要应用于粉尘排放检测。为安装及操作方便，传感器和控制单元一并置于防护等级为IP65的壳体内。

· 自动量程标定

· 自动漂移补偿

· 线性输出

· 可以标定成mg/m3

· 可以通过RS485/RS232远传通讯

烟道粉尘监测

   专门为环保监测和烟道粉尘浓度监测设计的，具备TUV环保认证。

· 自动量程标定

· 自动漂移补偿

· 线性输出

· 可以标定成mg/m3

· 可以通过RS485/RS232远传通讯

· 远程调试和数据收集

· TÜV认证

· PIN码保护

安全模式粉尘仪。

安全模式粉尘仪在危险地区使用，配备两路报警继电器和4-20mA信号输出。传感器专为爆炸环境应用而设计，符合Atex认证要求，II ½ GD EEx ia IIC T6，IP65，T85℃。监测系统包括EEx传感器，分体变送器，信号处理单元（监测设备），整体设计便于安装和操作。

· 用于爆炸性危险场合

· 适合Zone 20, 21 和22 粉尘爆炸性环境

· 适合设备1, 2和3类

· 适合II 1/2 的气体爆炸和粉尘爆炸场合

· IP 65 壳体

· 认证名称:II 1/2 GD EEx ia IIC, T6, IP65, 85 C
