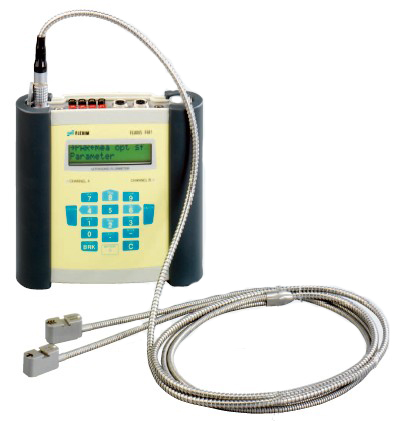

FLEXIM手持式超声波流量计

产品概述

FLEXIM 手持式超声波流量计探头随仪表成对提供，实流标定后出厂。所有标定数据、零偏及探头参数全部储存在探头内的永久内存里，与主机连接后，探头将数据发送给主机，主机会自动识别并优化工作。手持式超声波流量计仪表匹配所连接的探头后，用户只需输入管道和介质参数即可。同时，仪表内置的数据库提供了大多数常用管材和介质的选项，测量时，用户还可根据状态显示了解应用情况。全密封探头及一体式电缆确保长期可靠的工作，探头及电缆铠装层均为不锈钢材质，适用于苛刻的工业环境。 手持式超声波流量计采用独特的双uP技术，高速采样和自适应信号处理技术，即使在苛刻的测量工况下，也能可靠而稳定的工作。

FLUXUS®手持式超声波流量计，配夹装式探头和充电电池，是一款理想的服务工具。手持式超声波流量计探头直接安装在管道外壁上，不受介质影响，安装简便快速，无需切断工艺管道，无需工艺停车，并且无压损，非常适合于测量腐蚀性介质和超纯介质。

产品特点

l         单/双通道

l         便于携带，移动测量

l         适合于科学研究

l         适合于计量标定

l         测厚功能

技术参数

测量

测量原理： 时差相关原理

流    速： 0.01～25m/s

分 辨 率： 0.025cm/s

重 复 性： 0.15%读数，视应用而定

精    度： ±1%读数，视应用而定

±0.5%读数，经过标定

可测介质:  管壁与气体的声阻抗比<3000

主机环境温度：-10～50℃

计算功能： 平均值，差值，总和

工作语言： 捷克语, 丹麦语, 德语, 英语, 法语, 荷兰语,挪威语, 波兰语, 西班牙语

可记录的参数： 所有测量量及累积量

容    量： >100000条测量量

通    道：1或2

电    源：（100-240）VAC;(18-36) DVC

显    示：2 x 16 字符, 点阵, 带背光

功    耗：<15W

信号平均：(0～100)s, 可调

测量速率：(100-1000)Hz (1通道)

响应时间： 1s(1通道), 70ms可选

测 量 量： 工况体积/ 工况质量流量, 流速, 标况体积/标况质量流量(需温压补偿)

累 积 量： 体积, 质量

接    口： RS232(ADM8027除外), RS485(可选)

可通讯的参数： 实测值, 记录值，参数记录

测量

测量原理: 时差相关原理

流    速: 0.01～25 m/s

分 辨 率: 0.025 cm/s

重 复 性: 0.15%读数，视应用而定

精    度: (流场充分发展且 径向对称)

体积流量: ±1%读数，视应用而定；±0.5%读数，经过标定

流    速: ± 0.5%读数，视应用而定

可测介质: 所有导声流体, 且气泡或固体颗粒的体积含量<10%

主机

外壳重量: 1.9kg

防护等级: IP65 (根据EN60529)

材    质: 铝合金，粉末涂层

尺    寸: (226 x 213 x 59)mm (WxHx D)

通    道: 2

危 险 区: Zone 2

电    源: 充电电池(6V/4Ah)；外接电源(100 ～ 240)VAC

电池工作时间: >14h

显    示: 2 x 16 字符, 点阵, 带背光

工作温度: -10 ～ 60℃

功    耗: < 6W

信号平均: (0 ～ 100)s, 可调

测量速率: (100 ～ 1000)Hz (1通道)

响应时间: 1s (1通道), 70ms可选

测量功能

测 量 量: 体积/ 质量流量, 流速, 能量流量(需温度输入)

累 积 量: 体积, 质量,能量(可选)

计算功能: 平均值, 差值, 总和

工作语言: 捷克语, 丹麦语, 德语, 英语, 法语, 荷兰语, 挪威语,波兰语, 西班牙语

数据记录

可记录的参数: 所有测量量及累积量

容    量: >100000条测量量

通讯

接    口: RS232, RS485(可选)

可通讯的参数: 实测值, 记录值, 参数记录

软件: FluxData(可选）

功    能: 下载测量值/记录, 图形显示, 格式转换

操作系统: WindowsTM

过程输出(可选)

输出与主设备电隔离

输出组数视输出类型而定. 更多信息请洽FLEXIM

夹装式探头

适用口径: DN6-DN6500 适用温度: -30 to 400℃ (适用防爆区) 详见下图. 更多资料, 请参阅相关手册.

测厚探头（可选）

测量范围: (1.0 - 200)mm

分 辨 率: 0.01mm

线 性 度: 0.1mm

标 准 型: -20℃ to +60℃

高 温 型: 0℃ to +200℃ 短时间可达+540℃
